Дренаж кассетного кондиционера Royal Clima: что предусмотреть над потолком

Дренаж кассетного кондиционера: что предусмотреть над потолком, пока его не закрыли? Место под корпус с зазором до перекрытия, короткий подъём дренажа сразу у блока, магистраль с уклоном не меньше 1:100 на подвесах через 1–1,5 м и доступ к узлам снизу. Ошибку в любой из этих точек потом находят по мокрому пятну на плитке.

Откуда вода и что делает встроенная помпа

В режиме охлаждения теплообменник кассеты холоднее точки росы, и влага из воздуха стекает в поддон. У Royal Clima CO-4C 18HNDI серии COMPETENZA DC Inverter объём конденсата в номинальном режиме — 1,89 л/ч. За восьмичасовой рабочий день это около 15 литров, которые надо вывести за пределы потолка.

Поддон кассеты расположен ниже уровня, откуда воду можно отвести самотёком, поэтому в блоке стоит дренажный насос с датчиком уровня. Помпа поднимает воду из поддона в дренажную трубу, а датчик уровня контролирует воду в поддоне. При сбое системы отвода на дисплее появляется код A5 — ошибка дренажа (поплавок, помпа).

Сколько места нужно над потолком

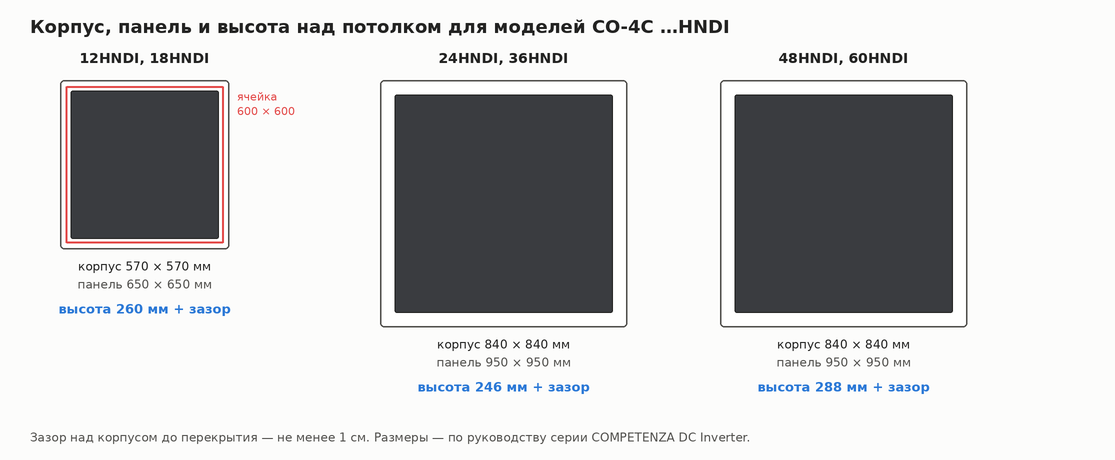

Высоту запотолочного пространства считают от низа перекрытия до плоскости подвесного потолка. В неё должны войти корпус и зазор над ним: по руководству — не менее 1 см до перекрытия. Корпус моделей серии:

• CO-4C 12HNDI и 18HNDI — 570 × 260 × 570 мм, панель 650 × 650 мм;
• CO-4C 24HNDI и 36HNDI — 840 × 246 × 840 мм, панель 950 × 950 мм;
• CO-4C 48HNDI и 60HNDI — 840 × 288 × 840 мм, панель та же.

Корпус 570 × 570 мм проходит в стандартную ячейку потолка «Армстронг» 600 × 600 мм, а панель 650 мм перекрывает её края. Для блоков 840 мм под панель 950 мм вырезают проём в сплошном потолке или убирают несколько плит. Над блоком часто идут воздуховоды, кабельные лотки и трубы — их трассу сверяют до монтажа шпилек.

Подъём и уклон дренажной магистрали

На странице серии для встроенного насоса заявлен подъём 700 мм у моделей 12–18 и 1 100 мм у моделей 24–60. На монтажной схеме руководства вертикальный участок сразу после блока показан высотой не более 30 см. Мы проектируем подъём в пределах этой схемы: запас насоса остаётся на случай засора и износа, а горизонтальный участок получает больше высоты для уклона.

Дальше основная магистраль идёт только вниз, с уклоном не менее 1:100 — 1 см на каждый метр. На 12 м до стояка нужен перепад 12 см. Подвесы ставят через 1–1,5 м, чтобы труба не провисала. Подъёмы и петли на основной длине не допускаются: в них скапливается вода и воздух. Трубу диаметром DN20 соединяют с патрубком блока металлическим хомутом и теплоизолируют: холодный конденсат охлаждает её, и без изоляции на поверхности выпадает своя влага.

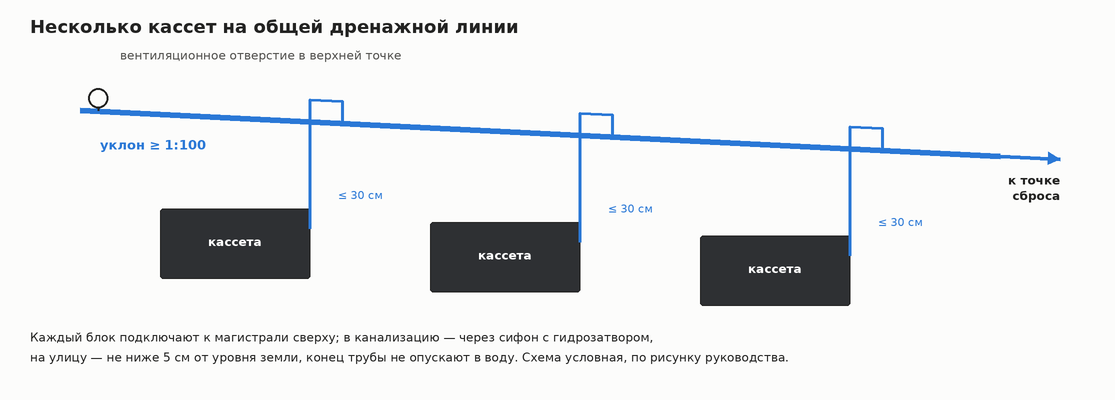

Если в общую магистраль сливают несколько кассет, каждую подключают к ней сверху, а сама магистраль сохраняет уклон 1:100 по всей длине. На схеме руководства в верхней точке общей линии показано вентиляционное отверстие: через него в трубу входит воздух, и вода стекает свободно. Конец трубы не опускают в воду, а выход наружу делают не ниже 5 см от уровня земли.

Куда сбросить воду и что с наружным блоком

Точку сброса выбирают до прокладки трассы: от неё зависит, хватит ли высоты на уклон. В канализацию конденсат подают через сифон с гидрозатвором, чтобы запах не возвращался по трубе в потолок. Сброс на улицу проще, но в мороз открытый конец трубы может обмёрзнуть; его выводят туда, где вода не попадает на тротуар и фасад.

Кассеты COMPETENZA работают и на обогрев. В этом режиме внутренний блок конденсата не даёт, зато вода образуется на теплообменнике наружного блока. Для неё в руководстве предусмотрен дренажный патрубок наружного блока — его устанавливают, если сплит-система используется как тепловой насос, и решают, куда отвести воду с балкона или кровли.

Размещение блока и схема потоков

Кассета подаёт воздух через четыре щели вокруг решётки и забирает его центром панели. Чтобы потоки не упирались в препятствия и не возвращались в забор, руководство задаёт минимальные расстояния: от края блока до стены — 100 см, до ламп — 150 см, до вентилятора или воздухораспределительной решётки — 200 см, между двумя кассетами — 300 см. Низ блока должен быть не ниже 230 см от пола. Над входом в помещение блок не ставят.

Кассету выравнивают водяным или лазерным уровнем. Наклон в сторону, противоположную дренажному патрубку, — частая причина протечки: датчик уровня работает со сбоями, и вода уходит мимо насоса.

Шум и выбор типоразмера

Уровень шума внутреннего блока CO-4C 18HNDI — 39/42/45 дБ(А) на трёх скоростях, у моделей 36–60 — 42/46/51 дБ(А). Для переговорной или кабинета с потолком 2,7 м мы рекомендуем блок с запасом мощности, который в обычном режиме работает на средней скорости.

Проверка до отделки потолка

1. Блок висит на четырёх шпильках, выставлен по уровню, над корпусом есть зазор до перекрытия.
2. Подъём дренажа у блока — не выше 30 см, дальше труба идёт с уклоном не меньше 1:100 без петель.
3. Подвесы стоят через 1–1,5 м, вся дренажная труба и фреоновые линии теплоизолированы.
4. В поддон залита вода: насос включается, вода уходит до точки сброса, соединения сухие.
5. Рядом с блоком предусмотрен съёмный участок потолка или ревизионный люк к соединениям дренажа и трубам.

Фильтр чистят снизу: решётку воздухозабора открывают, сдвинув фиксаторы, и тянут вниз. Подобрать модель под ваш потолок помогут кассетные кондиционеры Royal Clima.
